Topologi Jaringan

                                            Pengertian Topologi Jaringan



       Topologi Jaringan adalah susunan dari berbagai unsure (node, link, dll) dari sebuah computer atau jaringan biologis. Pada dasarnya itu adalah struktur topologi jaringan, dan dapat digambarkan secara fisik atu logis. Topologi fisik mengacu pada penempatan berbagai komponen jaringan, termasuk lokasi perangkat dan instalasi kabel. Sedangkan topologi logis menunjunkkan bagaimana data mengalir dalam jaringan. Terlepas dari desain fisiknya, jarak antara node, interkoneksi fisik, tingkat transmisi, dan atau jenis sinyal mungkin berbeda antara-dua jaringan.

Sebuah contoh yang baik adalah Local Area Network (LAN). Setiap simpul diberikan dalam LAN memiliki satu atau lebih link fisik ke perangkat lain dalam jaringan, grafis pemetaan hasil link dalam bentuk geometris yang dapat digunakan untuk menggambarkan topologi fisik jaringan. Sebaliknya, pemetaan aliran data antara komponen menentukan topologi logis dari jaringan.

              Macam-Macam Topologi:

a)Pengertian Topologi Jaringan Hybrid

            Topologi jaringan Hybrid adalah salah satu jenis topologi jaringan yang mengkombinasikan dua atau lebih topologi yang berbeda menjadi sebuah bentuk baru topologi pada system jaringan computer. Bila topologi berbeda terhubung ke satu sama lainnya dan tidak menampilkan satu karakteristik topologi tertentu maka desain jaringan tersebut bisa dikatakan termasuk Topologi Jaringan Hybrid. Topologi Hybrid menggunakan kombinasi dari dua atau lebih topoogi yang sedemikian rupa sehingga jaringan yang dihasilkan tidak menunjukkan salah satu dari standar topologi (misalnya bus, star, cincin, dll)

•        Kelebihan dan Kekurangan Topologi Jaringan Hybrid

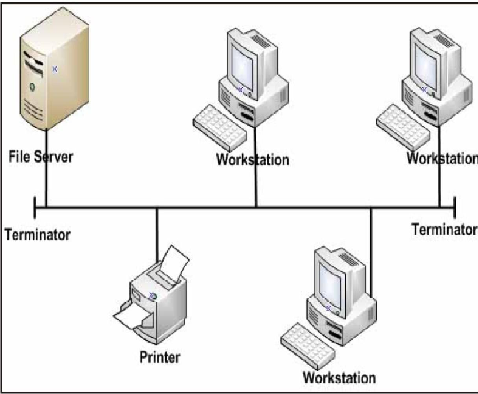

     Pada topologi bus, semua komputer yang terhubung dalam jaringan tersebut dihubungkan melalui sebuah bus atau jarur komunikasi data yang berupa kabel coaxial yang berfungsi sebagai pembawa sinyal. Pada topologi ini, semua jaringan mempunyai kesempatan yang sama dalam pertukaran perolehan informasi dan komunikasi dalam jaringan. Topologi ini banyak digunakan pada perusahaan kecil.

• kekurangan dan kelebihan topologi Bus:

1) Instalasinya lebih sederhana, lebih mudah, dan relatif lebih murah karana jenis kabel yang digunakan hanya satu kabel;
2) Tidak akan mengganggu komputer lainnya jika salah satu komputer mengalami keruksakan.
1) Apabila terjadi kabel putus, semua komputer dalam jaringan ini tidak dapat dioprasikan;
2) Sering sekali terjadi tabrakan (collision) antara data saat pengiriman data antar komputer; terutama saat terjadi kepadatan lalu lintas transfer data;
3) Kecepatan transfer data lebih lambat;
4) Lebih sulit untuk dikembangkan.
        Sesuai dengan namanya, yaitu ring atau cincin, maka semua komputer pada jaringan dengan topologi ring dihubungkan satu dengan yang lainnya sehingga membentuk sebuah cincin. Melalui topologi ini data tidak langsung dikirimkan ke komputer yang dituju. Akan tetapi, terlebih dahulu melalui beberapa komputer secara berkeliling sepanjang jaringan melalui media yang disebut sebagai token. Token tersebut akan memeriksa dan melanjutkan bebera perjalannya apabila data yang dituju bukan untuk dirinya dan menyimpan data apabila data yang dituju untuk dirinya.

• kelebihan dan kekurangan topologi Ring:

1) Dalam menghindari tabrakan file karena transfer data hanya mengalir dalam satu arah memutar. Data pertama akan dikirim dan disimpan terlebih dahulu pada kompuer yang dituju sebelum data lainnya.
2) Instalasinya sederhana dan lebih mudah sehingga biaya yang digunakan lebih murah dan lebih ekonomis;
3) Semua komputer dalam jaringan topologi ini mempunyai status dan kapasitas sata yang sama dalam berbagai informasi dan berkomunikasi.
1) Semua komputer tidak dapat dioprasikan apabila kabel jaringan putus;
2) Lebih sulit untuk di kembangkan.
           Sesuai dengan namanaya, struktur fisik darai topologi star berbentuk bintang. Pada topologi ini masing-masing komputer (client) terhubung ke sebuah alat penghubung terpusat atau konsentrator (serves) melalui jalur yang berbeda. Media transmisi yang biasa digunakan pada topologi star adalah kabel UTP (Unshieled Twisted Pait).

• kelebihan dan kekurangan topologi star:

2) Jika salah satu kabel yang menuju node terputus, tidak akan mengganggu jaringan;
3) Kontrol manajemen transfer data lebih mudah mengingat semuanya terpusat pada konsentrator;
4) Lebih mudah untuk dikembangkan.
1) Apabila konssentrator (server) mengalami kerusakan, maka semua komputer tidak dapat dioprasikan;
2) Apabila lalu lintas transfer data padat, sering terjadi tabrakan file (collision).
   Sesuai dengan namanya, jaringan komputer dengan topologi hierarchical tree secra fisik arsitekturnya memeiliki sekema seperti akar pohon. Pada topologi ini, beberapa komputer berfungsi sebagai penghubung dan mempunyai tingkatan status yang lebih tinggi yang akan melakukan manajemen komputer di bawahnya. Melalui topologi ini, data ditransfer dari kumputer yang lebih rendah ke komputer yang lebih tinggi hingga sampai ke komputer yang dituju serta sebaliknya. Topologi ini banyak digunkan pada gedung perkantoran.

• kekurangan dan kelebihan topologi jaringan tree

1) Data terpusat secara hirarki sehingga manajeman data lebih baik dan mudah terkontrol;
2) Mudah dikembangkan menjadi jaringan yang lebih luas;
1) Komputer di bawahnya tidak dapat dioprasikan apabila kabel pada komputer tingkat atasnya terputus;
2) Dapat terjadi tabrakan file (collision)
topologi jaringan jenis ini dapat di rancang menggunakan teknik flooding atau bisa juga dengan teknik routing. ketika menggunakan teknik routing sinyal data menyebar diseluruh jalur jaringan, “melompat” dari satu node ke node yang lain hingga menemukan perangkat yang dituju. untuk memastikan seluruh jalur jaringan bisa diakses.

• kelebihan dan kekurangan topologi jaringan Mesh:

          -----)kelebihan topologi mesh
- konfigurasi jaringan menggunakan sistem point to point sehingga proses pendeteksian dan pengisolasian kesalahan pada jaringan dapat dilakukan dengan mudah.
-  privasi dan kemanan sangat terjaga karena data di hantarkan melalui jalur dedicated.
- jika terdapat ganguan diantara 2 jalur maka hanya jalur yang bersangkutan yang akan terkena imbasnya. sedangkan jaringan secara keseluruhan tidak terpengaruh.
         -----)kekurangan topologi mesh
- biaya mahal karena banyak kabel yang dibutuhkan
- instalasi lebih rumit dan ruang yang dibutuhkan lebih besar

            Topologi Jaringan Hybrid juga merupakan salah satu bentuk topoogi jaringan fisik yang sudah sangat umum digunakan selain jenis jaringan computer lainnya sseperti jaringan point-to-point, topologi bus, topologi ring, topologi star, dll. Klasifikasi topologi dibuat berdasarkan hubungan antara node yang berbeda dalam jaringan. Pilihan untuk menggunakan topologi tertentu btergantung pada berbagai factor. Masing-masing topologi ini memiliki kelebihan dan kekurangan.

  ------)Kelebihan :

·         Salah satu keuntungan yang menonjol topologi hybrid adalah fleksibilitas. Topologi jaringan hybrid dirancang sedemikiana rupa sehingga dapat diterapkan untuk sejumlah lingkungan jaringan yang berbeda.

·         Hybrid mengkimbinasikan konfigurasi yang berbeda tapi dapat bekerja dengan sempurna untuk jumlah lalu lintas jaringan yang berbeda.

·          Menambahkan koneksi perifer lain cukup mudah, seperti node baru dan/atau periferal dapat terhubung antar topologi berbeda

·         Dibandingkan dengan jenis topologi komputer lainya, topologi ini terpercaya. Memiliki toleransi kesalahan yang lebih baik. ketika sejumlah topologi berbeda terhubung ke satu sama lain

·         Ketika link tertentu dalam jaringan komputer mengalami gangguan, tidak menghambat kerja dari jaringan lainnya.

·         Jenis topologi dapat dikombinasikan dengan jenis-jenis topologi jaringan komputer lain tanpa harus membuat perubahan apapun pada  topologi yang telah ada.

·         Kecepatan topologi konsisten, seperti menggabungkan kekuatan dari masing-masing topologi dan menghilangkan kelemahannya. Oleh sebab itu topologi jaringan hybrid sangat efisien

·         Kelebihan topologi hybrid yang paling penting adalah mengabaikan kelemahan topologi berbeda yang terhubung dan hanya akan dipertimbangkan segi kekuatannya walaupun topologi jaringan hybrid kelihatan sangat rumit tapi merupakan solusi  untuk perluasan jaringan tanpa harus merombak topologi jaringan yang teleh terbangun sebelumnya.

----)Kekurangan :

·         Karena merupakan penggabungan beberapa bentuk menjadi topologi hybrid, maka pengelolaan topologi  akan menjadi lebih sulit.

·                 Dari segi ekonomisnya jaringan hibrid sulit dipertahankan karena membutuhkan biaya yang lebih topologi tinggi dibandingkan dengan topologi jaringan yang murni dalam satu bentuk. Faktor biaya dapat dihubungkan dengan biaya penambahan hub dan Biaya pengkabelan yang meningkat untuk membangun bentuk topologi ini.

·                Instalasi dan konfigurasi dari topologi ini sulit karena ada topologi yang berbeda yang harus dihubungkan satu sama lainnya, pada saat yang sama harus dipastikan bahwa tidak satupun dari node dijaringan gagal berfungsi sehingga membuat instalasi dan konfigurasi topologi hybrid menjadi sangat sulit.

·         Terlepas dari keuntungan dan kerugian topologi hibrid harus diakui bahwa tidak ada kekhawatiran untuk mengubah topologi yang telah ada jika kebutuhan perluasan jaringan diperlukan. Jika dibandingkan kelebihan dan kekurangan dari topologi komputer lain, boleh dikatakan bawa topologi hybrid adalah yang terbaik.

·               Instalasi dan konfigurasi dari topologi ini sulit karena ada topologi yang berbeda yang harus dihubungkan satu sama lainnya, pada saat yang sama harus dipastikan bahwa tidak satupun dari node dijaringan gagal berfungsi sehingga membuat instalasi dan konfigurasi topologi hybrid menjadi sangat sulit.

·                Pada Topologi hybrid dilakukan ketika ada lebih dari dua dasar topologi bekerja pada satu tempat yang harus dihubungkan satu sama lainnya. jika topologi bintang yang terhubung ke topologi bintang lainnya, hal ini masih topologi star. Namun, bila topologi star dan topologi bus terhubung ke satu sama lainnya maka didefinisikan sebagai topologi hybrid.Seringkali ketika topologi terhubung satu sama lainnya sehingga tata letak topologi yang dihasilkan sulit difahami meskipun  topologi yang baru bekerja tersebut mungkin tanpa masalah. Sebagai contoh, sebuah jaringan pohon terhubung ke jaringan pohon masih topologi jaringan pohon. Sebuah topologi hybrid selalu diproduksi ketika dua jaringan dasar yang  berbeda topologi terhubung. Dua contoh umum untuk jaringan Hybrid adalah: Bintang cincin jaringan dan jaringan bintang bus.Sebuah jaringan cincin bintang terdiri dari dua atau lebih topologi star terhubung menggunakan unit multistation akses (MAU) sebagai hub terpusat.Sebuah jaringan Bus Bintang terdiri dari dua atau lebih topologi star terhubung menggunakan batang bus (bus batang berfungsi sebagai tulang punggung jaringan).

b)Pengertian Topologi Jaringan Bus

            ----)kelebihan topologi bus:

           -----)Kekurangan topologi bus

c)Pengertian Topologi Jaringan Ring

           -----)Kelebihan topologi ring adalah:

            -----)Kelemahan topologi ring

d) Pengertian Topologi star

         ----)Kelebihan dari topologi star:

1) Kecepatan transfer data relatif lebih baik;

         ----)Kelemahan topologi star, yaitu:

e) Topologi Jaringan hierarchical tree

          ----)Kelebihan topologi hierarchical tree, yaitu:

         -----)Kelemahan topologi hierarchical, yaitu:

f) Topologi Jaringan Mesh

topologi mesh adalah topologi jaringan dimana semua perangkatnya terhubung satu sama lain, ada 2 tipe yang dikenal dalam topologi jenis ini yaitu full connected dan partial connected. pada tipe full connected semua perangkat/node dalam sebuah jaringan saling terhubung satu sama lain. sedangkan pada partial connected hanya beberapa berangkat saja yang saling berhubungan. untuk lebih jelasnya lihat skema dibawah ini:

dalam topologi jenis ini masing-masing node tidak hanya berfungsi sebagai penerima data bagi dirinya sendiri tapi juga sebagai penyedia data bagi perangkat/node yang lain.
